(1)车道
1.道路纵坡:

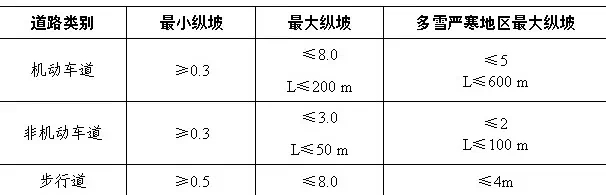

1.1居住区道路纵坡控制坡度(%);L为坡长。
1.2在地形坡度较大的个别困难地段,道路纵坡极限值不宜大于11%,其坡长不大于80m,路面应由防滑措施。
2.道路横坡:
机动车、非机动车道路横向坡为1.5%-2.5%。
人行道横坡为1.0%-2.0%
3.道路宽度:
3.1居住区级道路:红线宽度不宜小于20m。
3.2 小区级道路:路面宽6.0~9.0m;建筑控制线之间的宽度,需敷设供热管线的不宜小于14m;无供热管线的不宜小于10m;
3.3 组团路:路面宽3m-5m;建筑控制线之间的宽度,需敷设供热管线的不宜小于10m;无供热管线的不宜小于8m;
3.4 宅间小路:路面宽不宜小于2.5m;
3.5 双车道:W=6.0~9.0m(场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米)
单车道: W=3.5~4m;(车道兼具回车通道作用,应按照停车场标准设计车道宽度)
4.转弯半径
机动车最小转弯半径:(道路内路牙最小半径)
6.0m:车长不超过5米的三轮车、小型车。
9.0m:车长6-9米的一般二轴载重汽车、中型车。
12.0m:车长10米以上的的铰接车、大型货车、大型客车等大型车。
基地出入口转弯半径应适量加大。
5.道路与建筑物间距

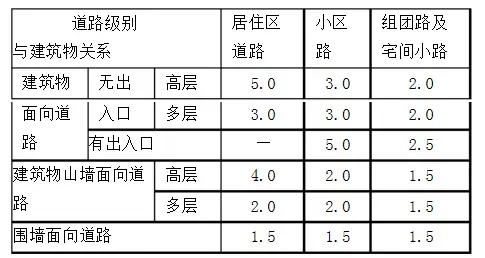

道路边缘至建、构筑物的最小距离(m)表
注:1.摘自《城市居住区规范设计规范》(GB 50180—93)(2002年版)
2.居住区道路的边缘指红线;小区路、组团路及宅间小路边缘之路面边线;当小区设有人行便道时,其道路边缘指便道边缘。
3.建、构筑物无组织排水,则为散水边缘至道路边缘。
(2)人行道
人行道宽:不小于1m,并按照0.5的倍级递增。
路牙要求:车行与人行道之间路牙地面高度在100~200之间;人行与草坪之间宜0~120。
(3)停车场
居住区内地面停车用地面积以小型车计算,停车场宜设置在行车方便、距建筑外墙面约6m,尽量不影响居民生活宁静和不影响景观环境地段。
机动车停车场用地面积按照当量小汽车位数计算。停车场用地面积每隔停车位为25~30㎡,停车位尺寸以2.5m*5.0m划分(地面划分尺寸)。

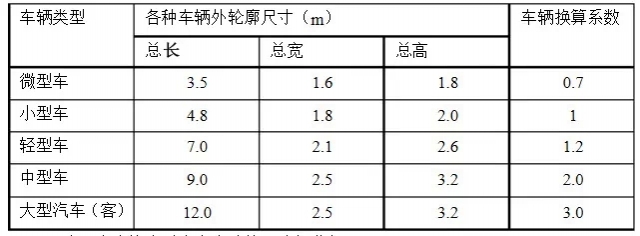

当量小汽车换算系数表
车辆类型各种车辆外轮廓尺寸(m)车辆换算系数
注:本表摘自《汽车库建筑设计规范》JCJ100-98。

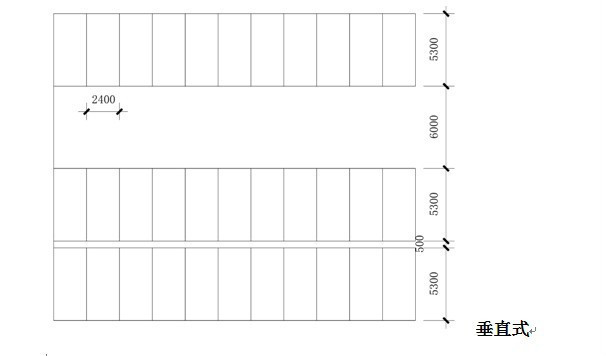

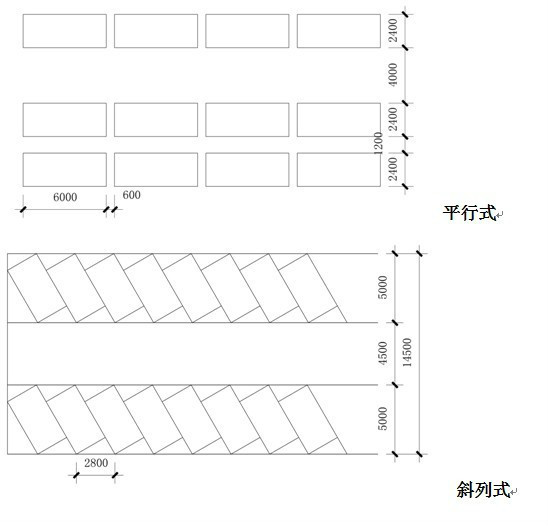

4.停车场的停车方式,根据地形条件以占地面积小、疏散方便、保证安全为原则,主要停车方式有平行式、斜列式、垂直式三种。其中间最小距离以小型车为例,停车方式见下图 平行式 斜列式 垂直式
5.停车场最小坡度0.3%,与通道平行方向的最大纵坡为1%,与通道垂直方向为3%。 6.居民汽车停车率不应小于10%;
7.居住区内地面停车率(居住区内居民汽车的停车位数量与居住户数的比率)不宜超过10%;
8.居民停车场、库的布置应方便居民使用,服务半径不宜大于150m;
9. 居民停车场、库的布置应留有必要的发展余地。
10. 自行车停放每个车位按1.5~1.8㎡,摩托车每隔车位为2.5~2.7㎡。
(4)绿化覆土
地下设施覆土绿化构造层包括防水层、隔根层、排水层、过滤层、栽植土壤层、植被层。
如挖槽原土基本为自然土质(湿容重约为1600~1800kg/m3),可回填实施绿化。回填厚度300cm,最低不小于150cm。不应回填渣土、建筑垃圾土和有污染的土壤。
如地下设施覆土厚度仅为150cm,为防止部分植物根系穿透防水层,需在防水层上面铺设隔根层。可用高密度聚乙烯土工膜、PVC卷材等多种材料,如用PVC卷材,厚度1~2mm,搭接宽度6cm。如地下设施边缘有侧墙,则应向侧墙面上翻25~35cm,排(蓄)水设施必须铺设在隔根层的上面。
为了防止栽植土壤经冲刷后细小颗粒随水流失,造成土壤中的成分和养料流失,并堵塞排水系统。应在排(蓄)水层上面铺设过滤层,并具有较强的渗透性和根系穿透性。可用级配砂石、细沙、土工织物等多种材料。如用双层土工织物材料,搭接宽度必须达到15~20cm,覆土时使用器械应注意不损坏土工织物。
地下设施覆土绿化植物根系生长适宜的覆土厚度一览表 大乔木根系生长:150~300cm 中、小乔木根系生长:100~150 cm 大灌木根系生长:60~80 cm 小灌木根系生长:40~50 cm 宿根花卉根系生长:30~50 cm 一、二年生花卉根系生长:20~30
威海规定:居住区地下车库屋面覆土不应低于1.5m,在居住区集中公共绿地下设置地下停车库时,屋面覆土不应低于2.5m。
(5)植物
树木与地下管线最小水平距离(m)
注:1本表摘自《公园设计规范》CJJ 48-92
2 水平距离指:乔木地径外缘及灌木分枝外缘距管道外缘的净距。

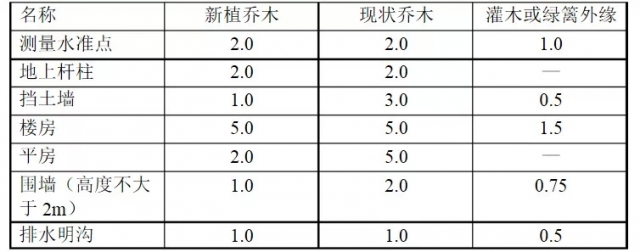

树木与地面建筑物、构筑物外缘最小水平距离(m)
(6)踏步与坡道
踏步
1.踏步常用高度及宽度,H=0.12~0.15m,W=0.30m~0.35m;2H+W=60~65(cm)。
2.可坐踏步: H=0.20~0.35m,W=0.40~0.60m。
3.连续踏步数最好不要超过18级,18级以上应在中间设休息平台,平台不小于1.20m。
坡道
最小净宽1.5米,平台最小净深2米。纵坡不大于2.5%

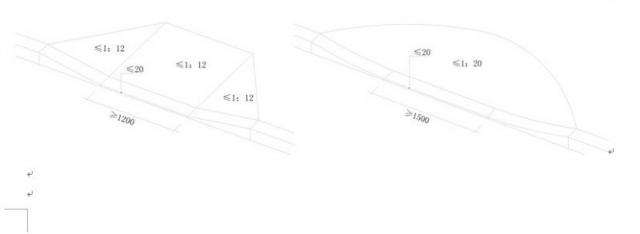

扶手:室外踏步级数超过了3级时,残障人轮椅使用扶手: H=0.68m.85m。 缘石坡道现通用三面坡及扇面坡,坡道下口高出车行道地面高差不得大于20mm。见图
(7)场地排水坡度

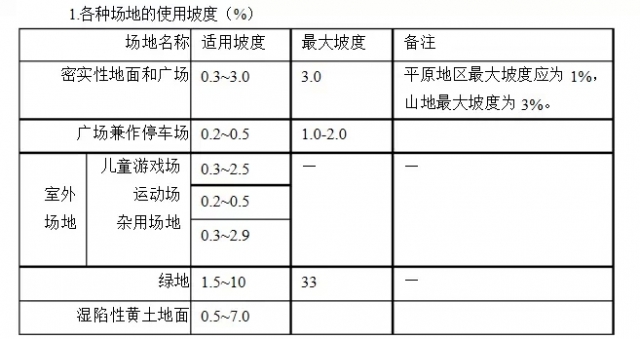

各种场地的使用坡度(%)
场地名称适用坡度最大坡度备注
密实性地面和广场0.3~3.03.0平原地区最大坡度应为1%,山地最大坡度为3%。

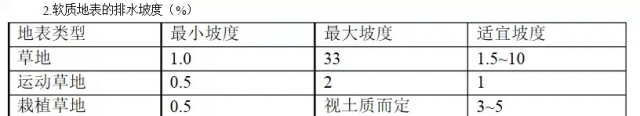

2.软质地表的排水坡度(%)
注:1.摘自《公园设计规范》CJJ 48-92
2.人力修剪机修剪的草坪坡度不宜大于25%。
(8)空间尺度

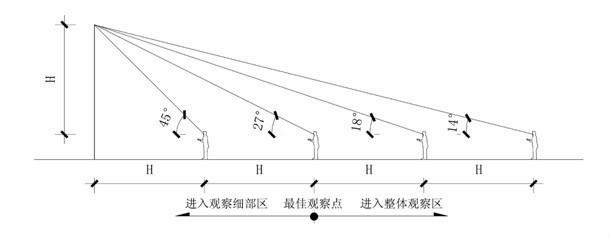

在场地设计中D/H=1,2,3为最广泛应用的数值。
实验证明:
D/H=1:当处于45°仰角时,是观赏任何建筑细部的最佳位置,相当于视点距离建筑物等高的位置;
D/H=2:当处于27°仰角时,视点距建筑物有建筑物2倍的距离,这时,及能观察到建筑的细部,又能感觉到对象的整体性,进则观察细部,退则观察整体,乃观察建筑的最佳观察点。
D/H=3:当处于仰角18°时,视距相当于建筑物高度的3倍,能感觉到以周围建筑为背景的十分清楚主体对象。
2.人能较好的观赏景物的最佳水平视野范围在60°以内,观赏建筑的最短距离应等于建筑物的宽度,即相应的最佳视区是54°左右,大于54°便进入细部审视区。
3.垂直界面对空间的划分与控制作用,与其高度及相对距离有很大的关系,因而在处理外部空间时,还要考虑建筑的高度(H),与围合空间的间距(D)之间的比例关系。以人站在建筑围合空间的正中央为例。
D/H在1与2之间时空间最为紧凑。在苏州园林中经常见到此类型空间
D/H=2时,中心垂直视角45°,可观察到界面全貌,视线仍集中于界面西部,具有较好的封闭感。
D/H=4时,中心垂直视角为27°,是观察完整界面的最佳位置,为空间封闭感的上限。故欲在广场和庭院营造围合感,其空间D/H不宜大于4。此点时界定围合与开敞的分界点。
D/H大于4时,两界面间相互间的影响已经薄弱了,没有围合之感。
4.广场空间适宜尺度
6m左右可看清花瓣,20~25m可看到人的面部表情,这一范围通常组织为近景,作为框景,导景,增加广场景深层次。
中景约为70~100m,可看清人体活动,一般为主景,要求能看清建筑全貌。
远景150-200m,可看清建筑群体与大轮廓,作为背景起衬托作用。
作为人们休闲、活动的文化性广场,尺度是由其共享功能、视觉要求、心理因素和规划人数等综合因素考虑的,其长、宽一般应控制在20~30m左右为宜。在居住建筑或一般公共场地,尤其应该注意,忌大而空。
(9)其他
心理安全距离: L=3.0m
谈话距离: L>0.70m
座椅:高0.35-0.45m;座面倾角6-7°;座面宽0.4-0.6m;靠背与座面夹角98-105°;靠背0.35-0.65。单人椅: L=0.60m左右,双人椅:L=1.20m左右,三人椅: L=1.80m左右。 桌:高0.65-0.7m;面宽0.7-0.8(四人用)。
水深:人工水体进岸附近2.0m范围内水深不得大于0.7m,否则应设护栏;无护栏的园桥、汀步附近2.0m范围内水深不得大于0.5m。儿童泳池水深0.5-1.0m为宜,成人泳池水深1.2-2m为宜。养鱼因雨种类不同而异,一般池深0.8-1.0m,并需保证水质的措施。水生植物深度视不同植物而异,一般浮水植物(睡莲)水深要求0.5-2.0m,挺水植物(如荷花)水深要求1.0m左右。
汀步:步距≤0.5m
栏杆:低栏杆:H=0.2~0.3m;中栏杆:H=0.8~0.9m;高栏杆:H=1.1~1.3m。栏杆净空不大于0.11米。
亭:H=2.40~3.00m,W=2.40~3.60m,立柱间距=3.00m左右。
廊:H=2.20~2.50m,W=1.80~2.50m。
照明灯:庭院灯一般高度为3-4m,间距一般为15-20米左右;草坪灯一般高度为0.3-1m左右,间距一般为5-8m左右。
